Co to są asocjacje
Asocjacje to nic innego jak powiązanie ze sobą urządzeń, a dokładniej możliwość bezpośredniego sterowania urządzeniami w obrębie sieci z-wave. O asocjacji możemy mówić w sytuacji, gdy dwa urządzenia komunikują się bezpośrednio ze sobą bez udziału centrali Home Center. Przykładowo przycisk Walli Controler steruje bezpośrednio Dimmerem lub innym urządzeniem Z-Wave. Warunkiem takiego połączenie jest praca w tej samej sieci Z-Wave, czyli w skrócie mówiąc urządzenia muszą być dodane do tej samej centrali Home Center.
Po co robić asocjacje
Domyślnie każde urządzenie dodajemy do centrali i z jej poziomu możemy wyzwolić różne akcje. Również omawiany przycisk Walli Controller możemy tak skonfigurować, aby aktywował scenę, która następnie wykona zaprogramowane przez nas operacje. Takie rozwiązanie jest dobre, gdy przycisk ma wykonać kilka różnych operacji jednocześnie np. wyłączyć światło, zamknąć rolety, załączyć alarm. Jeśli jednak przycisk ma konkretne zadanie, czyli sterować konkretnym urządzeniem to lepszym rozwiązaniem będą asocjacje, czyli sterowanie z pominięciem centrali.

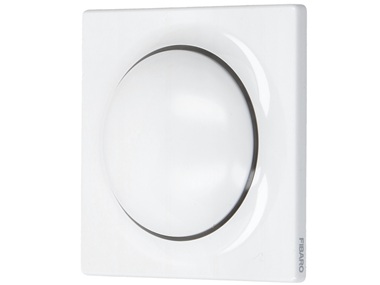

Jak wykonać asocjację na przykładzie Walli Controller
Przykładową konfigurację pokażę Wam na trzech urządzeniach: – Walli Controller – Dimmer 2 – RGBW Controller 2 Przycisk Walli Controller zaprogramujemy w taki sposób, aby jego górny przycisk sterował urządzeniem Dimmer 2, natomiast dolny przycisk sterować będzie sterownikiem RGBW. Oczywiście sterowanie odbywać się będzie poprzez asocjację, czyli bez udziału centrali. Na początek należy ustawić odpowiedni tryb pracy przycisku, ponieważ domyślnie pracuje on jako kontroler scen, czyli przekazuje informacje o kliknięciach do centrali Home Center. W instrukcji przycisku znajdziemy dokładne opisy każdego z trybów. Nas interesuje tryb pracy “Przycisk Podwójny”, ponieważ wtedy urządzenie pracuje jako dwa niezależne przyciski i wykorzystuje asocjacje do sterowania innymi urządzeniami Z-Wave. Zmianę trybu dokonujemy zmieniając parametr 20 na wartość 1. W centrali Home Center 3 wystarczy przejść do zaawansowanej konfiguracji urządzenia, gdzie znajdziemy parametr “tryb pracy”, który ustawiamy na “przycisk podwójny”. W przypadku, gdy urządzenie zasilane jest z baterii należy wybudzić urządzenia, aby przyjęło nową konfigurację.
Wybudzenie urządzenia
Zgodnie z instrukcją, aby wybudzić urządzenie należy wejść do jego lokalnego menu za pomocą przycisków. Pierwsza pozycja w menu, czyli kolor biały odpowiada właśnie za wybudzenie urządzenia. Po wybudzeniu urządzenie otrzyma aktualną konfigurację z centrali i będzie pracować w trybie przycisku podwójnego.
Asocjacja
Możemy teraz przejść do konfiguracji docelowej, czyli wykonanie asocjacji. W wybranym przez nas trybie każdy przycisk korzysta z dwóch grup asocjacyjnych, ponieważ jedna grupa odpowiada za możliwość włączenia/wyłączenia, natomiast druga odpowiada za możliwość zmiany jasności. Ponieważ urządzenia, którymi chcemy sterować mają możliwość zmiany jasności to konieczne jest ich dodanie do dwóch grup. Przycisk pierwszy, czyli górny zaprogramujemy tak, aby sterował urządzeniem Dimmer 2. Zgodnie z tabelą musimy dodać Dimmera do grupy asocjacyjnej drugiej oraz trzeciej. Przycisk drugi (dolny) zaprogramujemy do sterowania kontrolerem RGBW, zgodnie z tabelą musimy dodać sterownik RGBW do czwartej i piątek grupy asocjacyjnej.
Dodawanie urządzeń do grup asocjacyjnych
Od tej pory nasz Walli Controler pracuje w trybie przycisku podwójnego, gdzie pierwszy przycisk steruje urządzeniem Dimmer 2, natomiast drugi przycisk steruje RGBW Controller 2. Oczywiście komunikacja odbywa się bezpośrednio bez udziału centrali. Możliwe jest załączenie oraz wyłączenie danego urządzenia za pomocą pojedynczego kliknięcia lub zmianę jego jasności poprzez przytrzymanie przycisku. Oprócz tego do dyspozycji mamy jeszcze podwójne kliknięcie, które domyślnie ustawia maksymalną jasność danego urządzenia.
