ADD-200 – Jak wykorzystać czujkę zmierzchową systemu ABAX2?

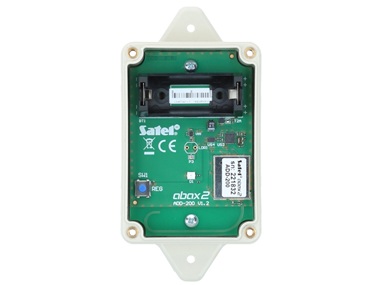

Czujka ADD-200 – czujka zmierzchu, ale też czujka temperatury

Może być z powodzeniem montowana na zewnątrz pomieszczeń. W ramach tego artykułu zajmiemy się czujką zmierzchową, którą wykorzystamy do sterowania światła w pomieszczeniu. Na końcu przykład prostej funkcji logicznej, która wykorzysta czujkę zmierzchową do sterowania światłem.

Czujka zmierzchu przekazuje tylko dwa stany: jest/nie jest ciemno (1/0). W związku z tym, nie ma możliwości, aby aktualną wartość natężenia światła wyświetlić w manipulatorze lub w aplikacji mobilnej. Możemy tylko sygnalizować fakt, że ustawiony w czujce próg został osiągnięty lub nie.

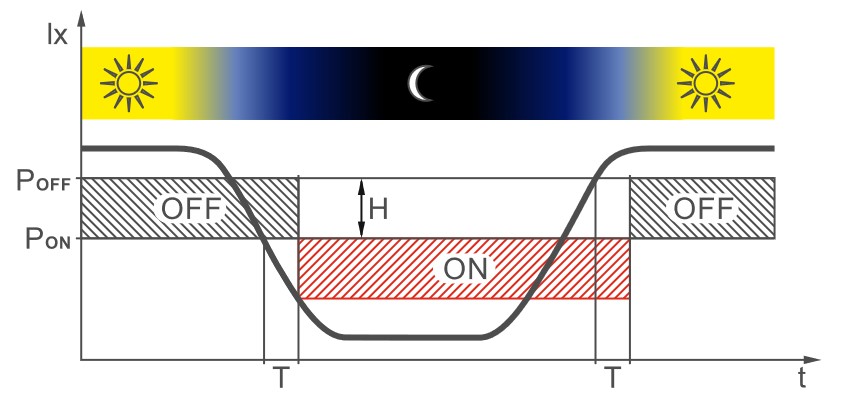

Czujka pracuje w zakresie od 2 lx do 250 lx, a instalator może podczas konfiguracji wybrać jeden z 16 progów detekcji. Układ pomiarowy wyposażony jest w tzw. histerezę, dzięki czemu krótkotrwałe zmiany natężenia światła nie wpływają na jej pracę (przełączanie jej progu). Ta histereza właśnie oraz wprowadzone opóźnienia powodują, że np. światło reflektorów samochodowych w nocy nie powoduje zaburzenia pracy czujki (jeżeli trwa to tylko chwilę).

Czujka ADD-200 zajmuje w kontrolerze dwie pozycje:

• poz. 1 – czujka zmierzchu,
• poz. 2- czujka temperatury.

Pierwsze zajmowane wejście będzie więc odpowiadało za „zmierzch”. Naruszenie tego wejścia będzie oznaczać, że jest ciemno (wg ustawionego progu). Drugie wejście (jego naruszenie) będzie oznaczało przekroczenie (spadek/wzrost) ustawionego progu temperatury (pomiar od -30 st. C do +70 st.C).
