Fotokomórki do automatycznych bram – Zadbaj o bezpieczeństwo.

Podsumowanie informacji o fotokomórkach do bram Nice. Jakie są rodzaje fotokomórek, jaka jest zasada ich działania, gdzie i dlaczego je stosować a także o czym należy pamiętać podczas montażu?

W tym odcinku poradnika technicznego omówimy szczegółowo temat fotokomórek.

Urządzenia wykrywające obecność typu „D” w świetle normy PN-EN12453, czyli fotokomórki są jednym z najczęściej stosowanych zabezpieczeń automatycznych bram. Na komplet fotokomórek składają się dwa urządzenia. Nadajnik oznaczony jako TX i odbiornik oznaczony jako RX.

Nadajnik TX i odbiornik RX
Nadajnik TX i odbiornik RX

Ich zasada działania jest prosta. Z soczewki nadajnika emitowana jest wiązka światła podczerwonego, która powinna trafić do diody odbiorczej odbiornika. Jeśli na drodze tej wiązki pojawi się przeszkoda, fotokomórki bardzo szybko ją wykryją i prześlą taką informację do centrali.

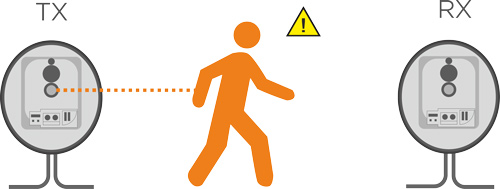

Przerwanie wiązki podczerwieni w fotokomórkach NICE
Przerwanie wiązki podczerwieni

Firma Nice, w ofercie posiada dwa typy fotokomórek:

– Fotokomórki przekaźnikowe (klasyczne-analogowe)

– Fotokomórki cyfrowe (BLUEBUS)



Różni je przede wszystkim sposób przekazywania informacji o przeszkodzie do centrali sterującej.

W fotokomórkach klasycznych:

– zastosowano prosty element elektroniczny, którym jest przekaźnik. Wykorzystujemy tutaj zjawisko klasycznego przerwania obwodu na zaciskach COM i NC. W centralach obsługujących tego typu fotokomórki mamy osobne wejścia pod każdą z linii FOTO. Zasilanie przekaźnikowych fotokomórek realizowane jest z dedykowanych do tego celu wyjść centrali sterującej, 24V AC lub DC. Doskonałym przykładem klasycznych fotokomórek jest model BF. Na filmie prezentujemy przykładowy schemat podłączenia tych fotokomórek.

W fotokomórkach cyfrowych:

zastosowana jest technologia uniwersalnej magistrali danych, nazwanych przez Nice jako BLUEBUS. Informacja o przecięciu linii FOTO oraz zasilanie realizowane jest przez cyfrowe złącze BLUEBUS. Oczywiście przed podłączeniem należy sprawdzić czy centrala obsługuje tą technologię. Zaletą cyfrowych fotokomórek jest bardzo prosta instalacja (dwużyłowa), oraz informacja o jakości sygnału, który dociera do odbiornika – o tym informuje częstotliwość pulsowania czerwonej diody LED.

W cenniku odnajdziecie pełną gamę modeli, a wśród nich również fotokomórki bezprzewodowe (na baterie), a być może w niedługim czasie również refleksyjne wykorzystujące zjawisko odbicia wiązki podczerwieni od specjalnego odblasku. Wybierając fotokomórki przewodowe,  polecam zwrócić uwagę na fotokomórki z serii ERA. Spośród nich można wybrać różne kształty i wielkości obudowy, oraz materiał z którego są wykonane. Aluminiowe obudowy to bardzo dobra propozycja dla obiektów o dużym ryzyku uszkodzenia obudowy. Bardzo ciekawym rozwiązaniem są również fotokomórki z regulacją kąta widzenia Ta cecha przyda się przy montażach na  słupkach o asymetrycznym ułożeniu.

Uzupełnieniem oferty są kolumny aluminiowe o nowoczesnym wyglądzie, produkowane w wysokościach 50 cm i 100 cm.

Jeśli chodzi wymogi, które musi spełnić instalator przy montażu linii FOTO, z pomocą przyjdzie norma PN-EN 12445. To w niej znajduje się zbiór wymogów dotyczących poprawnego montażu fotokomórek, oraz sprawdzenia ich poprawnego działania. Ta wiedza jest niezbędna przed oddaniem automatycznej bramy do użytku zgodnie z obowiązującą Dyrektywą Maszynową.

Powiązane produkty

Powiązane porady

Przegląd napędu do bramy - - krok po kroku - 4:28
Ocena:

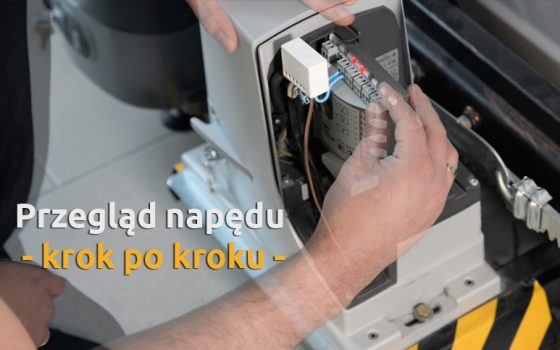

Jak przeprowadzić przegląd gwarancyjny siłownika do bramy przesuwnej? Poniższy temat opracował specjalista Tomasz Tarnówka opierając się o wieloletnie doświadczenie w pracy z napędami. Na przykładzie siłownika Nice Robus zaprezentował krok po kroku na co powinien zwrócić uwagę instalator podczas gwarancyjnego przeglądu bramy. Praktyczny przewodnik dla aktywnych instalatorów, którzy chcą podnieść swoje kwalifikacje.
