INTUR - Interfejs RS485-USB

Kod: 15259

Parametry techniczne:

  • Interfejs: RS-485 - USB
  • Połączenie z komputerem: USB 1.1 lub USB 2.0
  • Połączenie z zasilaczem: RS485
  • Prędkość transmisji TTL: Max. 115200 bodów
  • Separacja galwaniczna: 1000V DC, 700V AC
  • Sygnalizacja pracy: Diody LED
  • Obudowa: IP20
  • Temperatura pracy: -10 ... +40°C
  • Napięcie zasilania: 5V (z USB)
  • Max pobór prądu: 25 mA
  • Wymiary: 100 x 48 x 40 mm
  • Waga: 0,14 kg
  • Gwarancja producenta: 5 lat
Wycofany
Czas realizacji:
-
317,34 zł
netto: 258,00 zł
  • Obecnie brak na stanie

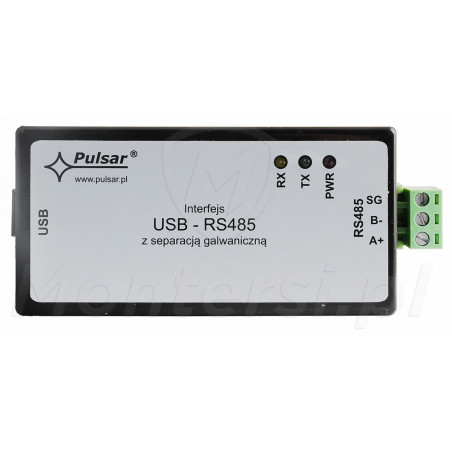

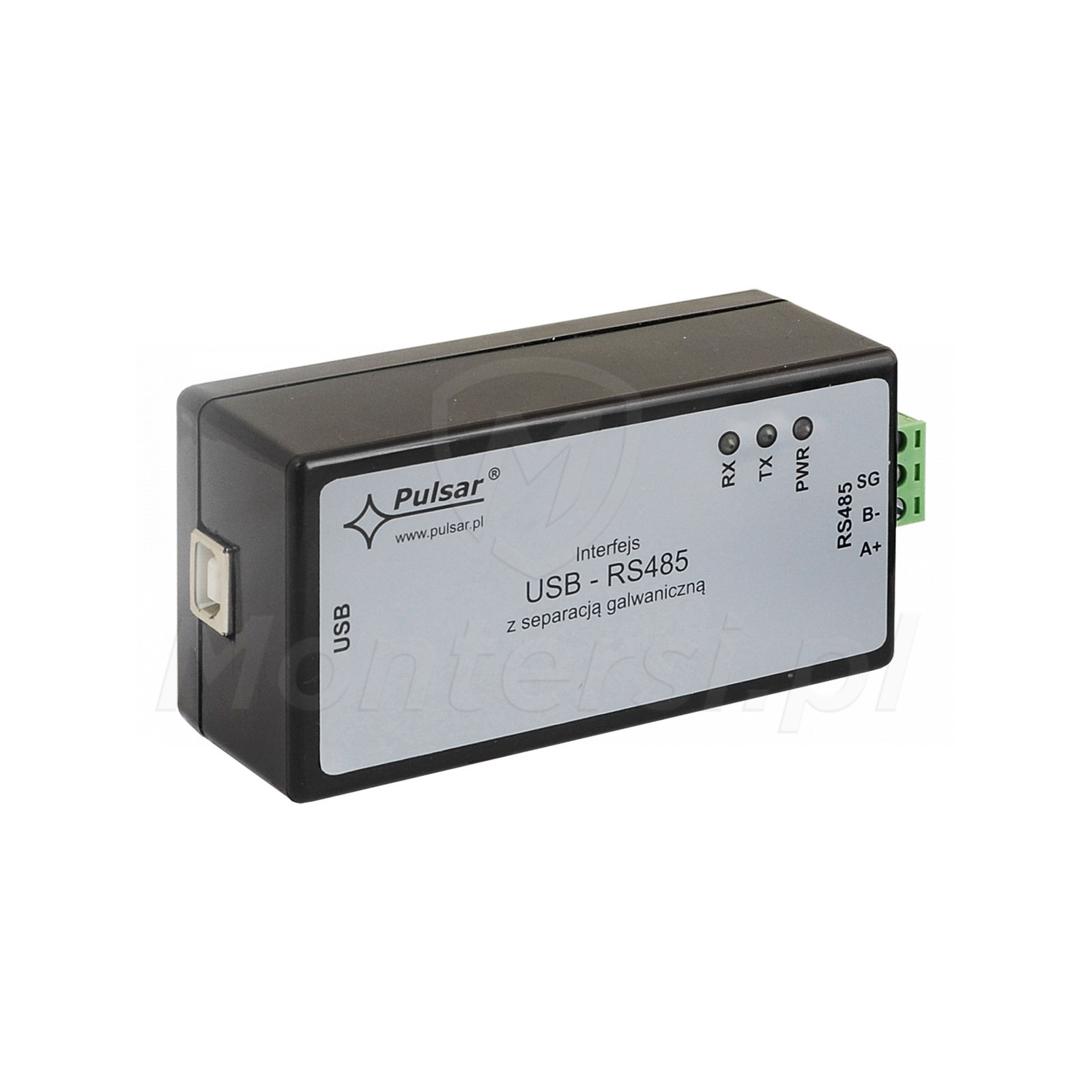

Interfejs RS485-USB INTUR

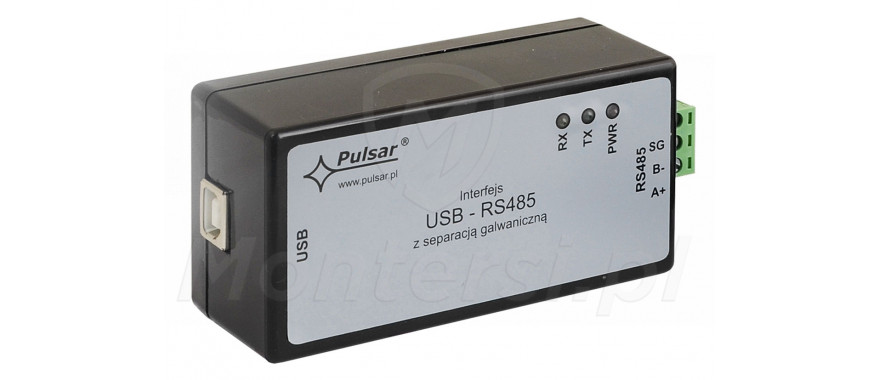

  • Interfejs RS485-USB INTUR

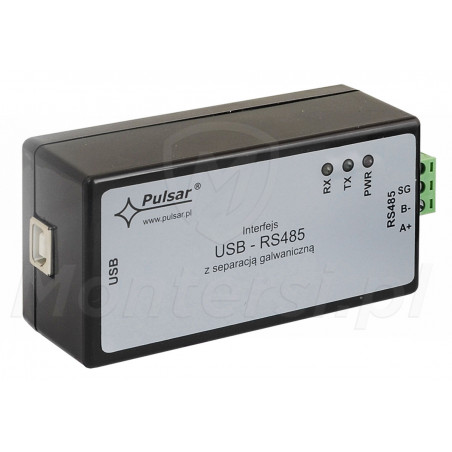

  • Interfejs komunikacyjny INTUR

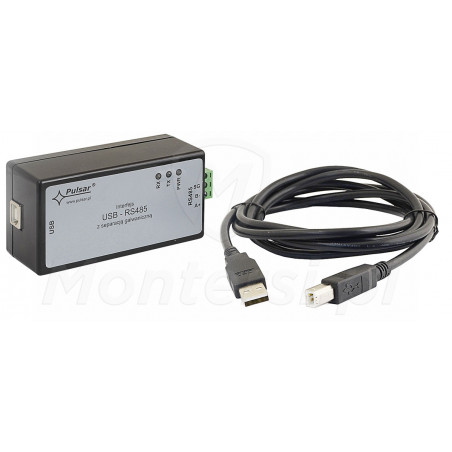

  • Zestaw interfejsu INTUR

INTUR - Interfejs zamieniający sygnał z magistrali RS485, na odpowiadający mu sygnał magistrali USB. Przy jego pomocy możliwy jest zdalny nadzór zasilaczy Pulsar serii PSBEN i EN54, z poziomu komputera (z oprogramowaniem PowerSecurity).

Aby połączenie mogło być poprawnie zrealizowane, potrzebny jest również dodatkowy interfejs INTR, zamontowany po stronie zasilacza.

Parametry techniczne:

Parametry techniczne:

  • Interfejs: RS-485 - USB
  • Połączenie z komputerem: USB 1.1 lub USB 2.0
  • Połączenie z zasilaczem: RS485
  • Prędkość transmisji TTL: Max. 115200 bodów
  • Separacja galwaniczna: 1000V DC, 700V AC
  • Sygnalizacja pracy: Diody LED
  • Obudowa: IP20
  • Temperatura pracy: -10 ... +40°C
  • Napięcie zasilania: 5V (z USB)
  • Max pobór prądu: 25 mA
  • Wymiary: 100 x 48 x 40 mm
  • Waga: 0,14 kg
  • Gwarancja producenta: 5 lat

Wtyk USB

Łatwe połączenie z komputerem

Podłączenie INTUR do komputera nie sprawia większych problemów. Wystarczy zainstalować odpowiedni sterownik i wpiąć go do portu USB 1.1 lub 2.0. Po tym zabiegu, interfejs powinien zostać wykryty przez nasz system operacyjny jako wirtualny port COM.

RS485

Obsługa kilku zasilaczy jednocześnie

Największą zaletą komunikacji przy pomocy magistrali RS485, jest możliwość równoległego łączenia zasilaczy. Dzięki tej właściwości, do jednej magistrali możemy podłączyć kilka zasilaczy jednocześnie - Przy pomocy INTUR można odbierać sygnały z kilku modułów INTR.

Przykładowe połączenie przy pomocy INTUR

Izolacja galwaniczna

Bezpieczna, odporna na zakłócenia transmisja

Pomiędzy interfejsem ethernet, a zasilaczem zastosowano izolacje galwaniczną. Dzięki czemu eliminowane są zakłócenia i sprzężenia, które wynikają z różnych potencjałów masy. Dodatkowo zastosowanie izolacji galwanicznej znacznie zmniejsza ryzyko uszkodzenia, wywołane różnicą potencjałów masy.
